产品介绍
应用
- 高响应度
- 低暗电流，小电容
- 同轴封装，可靠性高，使用寿命长
- InGaAs PIN-PD作为接收器
最大绝对额定值（Tc=25℃）
| 参数名称 | 符号 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 饱和功率 | Ps | 3 | —— | —— | dBm |
| 正向电流 | IF | —— | —— | 10 | mA |
| 反向电流 | VR | —— | 5 | 15 | V |
| 工作环境温度 | Top | -40 | —— | +85 | ⁰C |
| 贮存温度 | TSTG | -40 | —— | +85 | ⁰C |
| 引线焊接（温度/时间） | —— | —— | 260/10 or 360/5 | —— | ⁰C/Sce |
光电性能（Tc=25℃）
| 特性参数 | 符号 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 活动区域 | φ | —— | —— | 70 | —— | nm |
| 工作波长 | λ | —— | 1100 | —— | 1650 | nm |
| 响应度 | R | Vr=5V, λ=1310nm | 0.85 | 0.90 | —— | A/W |
| 暗电流 | Id | Vr=5V | —— | —— | 1 | nA |
| 电容 | C | Vr=5V,f=1MHz, case open | —— | —— | 0.75 | pF |
| 上升时间/下降时间 | Tr/Tf | Vr=5V,10～90% | —— | —— | 0.5 | ns |
| 带宽 | BW | Vr=5V, 50Ωload with lead leadth=6mm,case open | 1.25 | —— | —— | GHz |

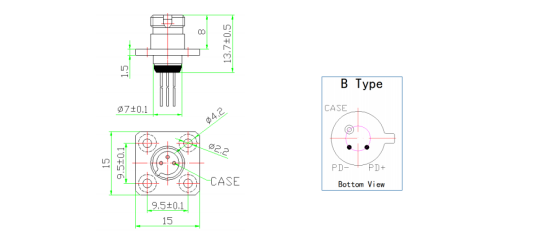

封装尺寸和管脚定义
