产品介绍
概述
掺铒光纤在 1.5µm 波段具有增益高,增益带宽大,噪声低,与通信光纤低衰减窗口吻合的特点,被广泛应用于光通信DWDM光传输网和CATV网络中对光信号放大。
特点
增益高，增益带宽大，噪声低，与通信光纤低衰减窗口吻合
应用
CATV放大器，DWDM放大器，激光雷达
规格
| 型号 | ER230-4/125-SC-LC | ER260-4/80-SC-HC |
|---|---|---|
| 有源&无源 | 有源/EDF Active | 有源/EDF Active |
| 工作波长 | 1525-1565 nm | 1525-1565 nm |
| 纤芯数值孔径 | 0.23 ± 0.02 mm | 0.26 ± 0.02 mm |
| 吸收系数 | 6.5 ± 1 dB/m | 30 ± 3 dB/m |
| 本底损耗 | ≤ 5.0 dB | ≤ 10.0 dB |
| 截止波长 | 800~1000 nm | ≤ 1280 nm |
| MFD | 5.5~6.3 µm | 4.2~5.6 µm |
| PMD | ≤ 0.002 ps/m | ≤ 0.002 ps/m |
| 980-0F16熔接损耗 | ≤ 0.1 dB | ≤ 0.1 dB |
| 包层直径 | 124.8 ± 0.7 µm | 80.0 ± 0.7 µm |
| 涂覆层直径 | 245.0 + 5.0 µm | 165.0 ± 5.0 µm |
| 纤芯包层同心度 | ≤ 0.5 µm | ≤ 0.5 µm |
| 包层不圆度 | ≤ 0.7% | ≤ 0.7% |
| 涂包同心度 | ≤ 12 µm | ≤ 12 µm |
| 帅选强度 | ≥150 kpsi | ≥150 kpsi |
| 工作温度 | -5-75℃ | -5-75℃ |
| 储存温度 | -40-85℃ | -40~85℃ |

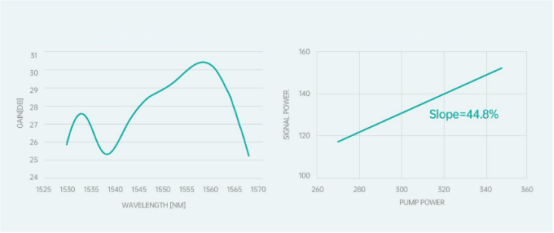

增益特性
订购信息
ER230-4/125-SC-LC ER260-4/80-SC-HC
| 1：光纤类型 | 2：峰值吸收系数 |
|---|---|
| ER=掺铒光纤 | 230=230 dB/m 260=260 dB/m |
| 3：纤芯直径 | 4：包层直径 |
| 4=4 µm | 80=80 µm 125=125 µm |
