双芯振动传感光缆
产品概述：双芯微振动传感光缆是一款多功能传感光缆，产品由光纤、玻璃纤维和聚乙烯外护套组成，光缆整体为紧套的实心结构，具有非常好的密封性和高频振动敏感性。
关键词：
振动传感光缆
产品型号：SCDFY-2B6a2-4.0-BL
技术支持：黄工 13427781756 (微信同号|可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！
产品介绍
产品描述
双芯微振动传感光缆是一款多功能传感光缆，产品由光纤、玻璃纤维和聚乙烯外护套组成，光缆整体为紧套的实心结构，具有非常好的密封性和高频振动敏感性。同时，光缆具有 GFRP 的钢性和自然伸直的功能，像穿线器一样方便使用，非常适合带压施工长矩离穿管布线，是一款用于 DAS 和 DSS 系统的，专用于带压管道泄漏监测的振动和应力传感光缆。
产品特点
- 全紧套实芯结构，耐压性能好；
- GFRP 刚性结构，展开自然伸直，具有穿线器功能，非常适合长距离管道穿线施工；
- 直径小，机械强度高
- 对高频信号敏感，适合基于 DAS 系统的管道泄漏监测；
- 对微应变敏感，应变线性度好，可用在基于 DSS 系统的管道沉降监测；
推荐应用
- PCCP 管道、燃气管道、输油管道等带压管道的应力监测，泄漏监测，可带压施工；
- 管道、隧道、桥梁、建筑物等形变和应力监测，可表贴或嵌入施工；
参数
光纤
| 项目 | 说明 |
|---|---|
| 光缆外径 | 5.0 mm 士 0.1mm |
| 光缆颜色 | 黑色 |
| 标准长度 | 1000~3000 米或客户定制 |
| 光纤类型 | 单模 G657A2 *其他光纤由客户指定 |
| 光纤芯数 | 2 芯 |
| 紧套光纤颜色 | 蓝色、橙色 |
材料及尺寸
| 项目 | 说明 |
|---|---|
| 光纤包层 | 石英玻璃 125 μm |
| 光纤初次涂覆 | 聚丙烯酸脂 250 μm |
| 纤维加强层 | 玻璃纤维 2.0mm |
| 外护套 | PE 5.0 士 0.1mm 黑色 |
光学特性
| 项目 | 说明 |
|---|---|
| 衰减（自然放直） | ≤0.4 dB/km(1310nm) |
| 衰减（自然放直） | ≤0.3 dB/km(1550nm) |
| 有效群折射率 | 1.4676(1310nm) |
| 有效群折射率 | 1.4682(1550nm) |
机械特性
| 项目 | 说明 |
|---|---|
| 破坏拉伸力 | ≥1500N |
| 允许压扁力 | 长期≤2000N/10cm |
| 允许压扁力 | 短期≤4000N/10cm |
| 弯曲半径 | 静态 200mm |
| 弯曲半径 | 动态 400mm |
包装
| 环境特性 | 适用温度 | -40℃~+85℃ |
|---|---|---|
| 重量 | 光缆净重 | 约 24kg/km |
| 参照标准 | 国家标准 | 参考 GB/T 7424.2-2008；YD/T 1258.4-2009 |
| 包装 | 包装材料 | 木轴 |

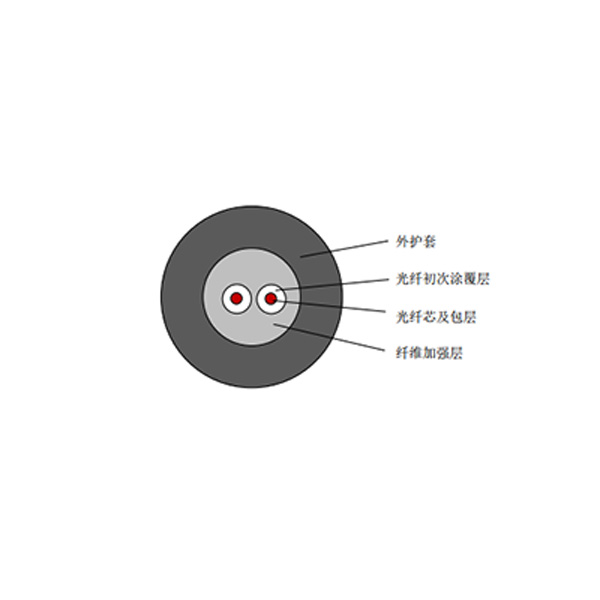

示意图
