产品介绍
描述
UNL-1064-20是一款出光20mW的1064nm单频窄线宽激光器，线宽≤20k，模块操作使用方便，上电即出光，无需多余的调试操作。
光学及电气参数 (TLD=25℃)
| 规格参数 | 简符 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 阈值电流 | Ith | CW | 35 | mA | ||
| 中心波长 | λC | 1064 | nm | |||
| 出纤光功率 | Pf | CW | 20 | mW | ||
| 洛伦兹线宽* | FWHM | CW | 20 | kHz | ||
| 相对强度噪声 | RIN | ≥1kHz | -135 | dB/Hz | ||
| 边模抑制比 | SMSR | CW | 60 | dB | ||
| 偏正消光比 | PER | CW | 20 | dB | ||
| 光隔离度 | ISO | 50 | dB | |||
| TEC 设定温度 | TTEC | CW | 15 | 45 | ℃ | |
| 运行温度 | To | -20 | 60 | ℃ | ||
| 运行湿度 | % | 5 | 85 | % |
*延时自外差法测定洛伦兹线宽

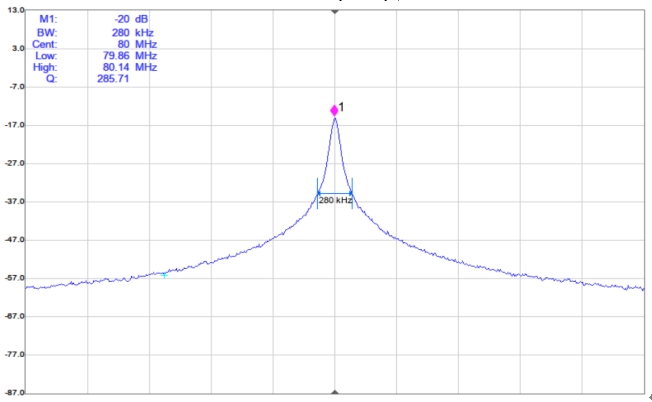

典型洛伦兹线宽（14 kHz）
电气及外观参数

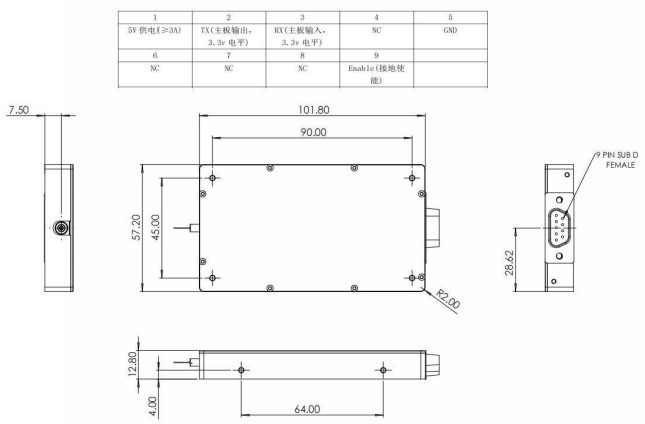

尺寸及电气数据
| 项目 | 参数配置 | 单位 |
|---|---|---|
| 外观尺寸 | L×W×H=101.8×57.20×12.80 | mm |
| 内置尾纤类型 | SMF/PMF | |
| 连接器 | FC/APC | |
| 电源 | DC 5V/3A | |
| 数据接口 | DB9 定义如上图 | |
| 安全控制 | Interlock |
敬告
- 操作时务必佩戴防护镜，因为高功率激光可能对眼睛有害。
- 附近的操作人员应佩戴防护镜，以避免激光反射造成伤害。
