PD610 放大光电探测器 空间光

产品概述：

PD610是一种带放大电路的光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中。

产品型号： PD610
微信头像
技术支持：黄工 13427781756 (微信同号|可扫码）
由于产品的规格型号参数太多，所以页面上没有您要找的参数，并不代表我们没有相应的产品；添加微信，直接问吧这样更高效！

产品介绍

概述

PD610是一种带放大电路的光电探测器，适用于自由空间光学系统。该装置包括光电二极管、跨阻放大器、射频连接器等，封装在一个铝制外壳中。输出端使用SMA连接器，以减小尺寸并最大限度的提高频率响应，产品型号覆盖了多种带宽。探测器有两种光谱范围可选，分别是400-1000nm和1000-1700nm。

 特点

  • 覆盖波长范围400-1700nm
  • 带宽从kHz到GHz
  • 低噪声
  • SMA输出接头

应用

  • 探测弱光信号
  • 探测激光脉冲
  • 科学实验
  • 分析仪器


规格

型号PD610A-70kPD610A-500k
材料Si
波长范围320-1100nm
光敏区域尺寸3.2x3.2mm
响应度0.6A/W @940nm
带宽DC-70kHzDC-500kHz
上升时间5us0.7us
增益a0.9x10^6V/W0.9x10^5V/W
饱和光功率5.4uw52uw
最大输出幅度a5V5V
输出偏置电压a10mV10mV
噪声电压a5mV3mV
噪声等效功率1.7pW/√Hz3.5pW/√Hz


型号PD610A-500MPD610A-1G
材料Si
波长范围400-1000nm
光敏区域直径200um
响应度0.5A/W @850nm
带宽bDC-500MHzDC-1GHz
上升时间b800ps400ps
增益a600V/W340V/W
饱和光功率6.2dBm (4.2mw)7dBm (5mw)
最大输出幅度a2.5V1.7V
噪声电压b5mV5mV
噪声等效功率100.3pW/√Hz156.6pW/√Hz


型号PD610C-10kPD610C-70kPD610C-200k
材料InGaAs
波长范围1000-1700nm
光敏区域尺寸2x2mm
响应度0.9A/W @1550nm
带宽DC-10kHzDC-70kHzDC-200kHz
上升时间35us5us1.8us
增益a4.5x10^6V/W9x10^5V/W0.9x10^5V/W
饱和光功率-29.6dBm (1.1uw)-22.6dBm (5.5uw)-12.6dBm (55.5uw)
最大输出幅度a5V5V5V
输出偏置电压a15mV10mV10mV
噪声电压a5mV3mV2mV
噪声等效功率


型号PD610C-500MPD610C-1G
材料InGaAs
波长范围1000-1700nm
光敏区域直径70um
响应度0.9A/W @1550nm
带宽DC-500MHzDC-1GHz
上升时间800ps400ps
增益a1100V/W610V/W
饱和光功率3.6dBm (2.3mw)6dBm (4mw)
最大输出幅度a2.5V2.5V
噪声电压a4mV4mV
噪声等效功率41.7pW/√Hz85.6pW/√Hz


型号探测器公共参数
工作电压9-12V
工作电流<200mA
输出阻抗50Ω
输出耦合方式DC
输出接头SMA female
工作温度-20~65℃
存储温度-40~85℃

备注：

a 对于高阻负载

b 对于50Ω负载


响应曲线

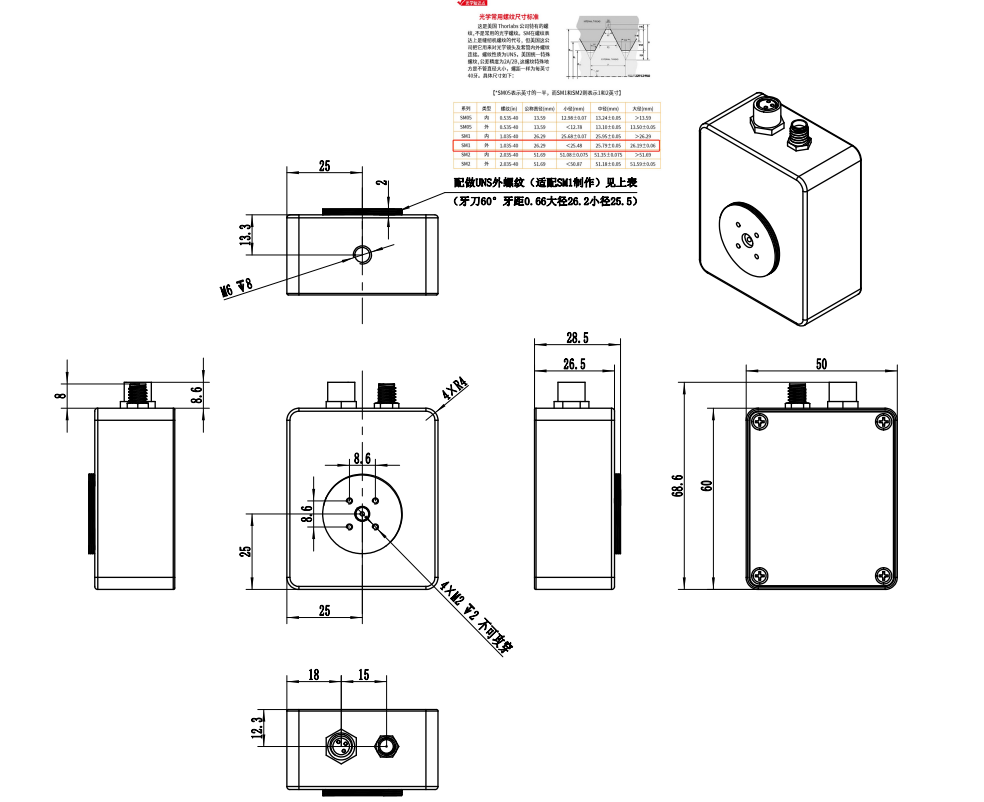

机械尺寸




 发货清单

序号物资名称数量单位备注
1光电探测器1个
2电源适配器1个12V
3SMA转BNC射频线1根

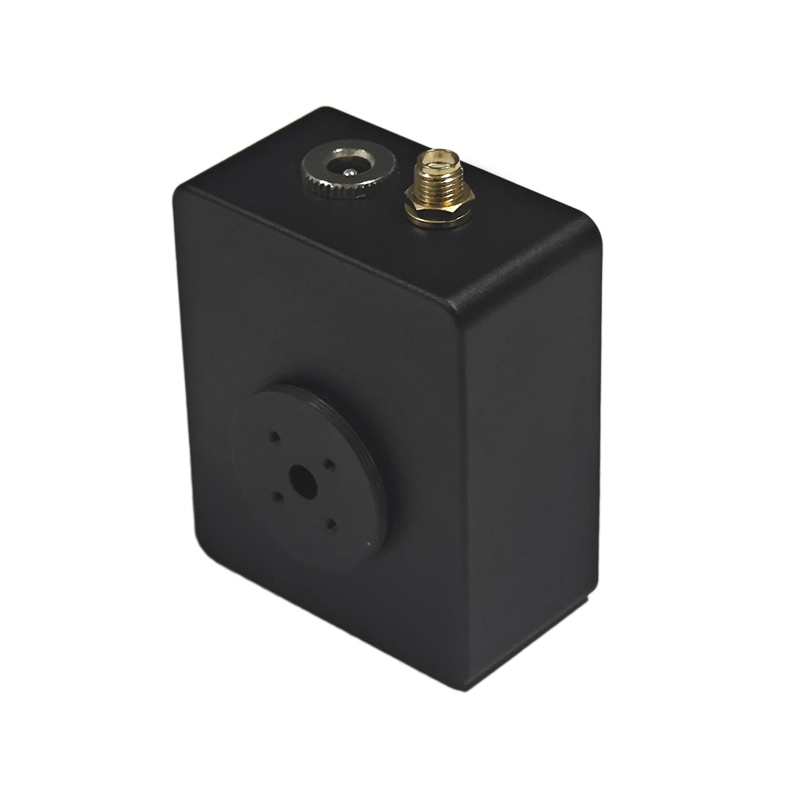

实拍图
