DAS的空间分辨率如何测试？

DAS 空间分辨率，指系统能够区分光纤上两个独立振动事件的最小光纤长度。它与解调标距直接相关：解调标距是信号解调时参与平均的光纤区间长度，标距设置会直接影响最终实测的空间分辨能力，标距越大，信号信噪比越高，但空间分辨能力会下降。

一、容易混淆的三个关键参数

在 DAS（Φ‑OTDR）分布式声波传感系统中，空间分辨率、采样分辨率、定位精度是经常被混淆的三项指标，开展教学实验前需要理清三者的物理含义。

空间分辨率：由系统输出光脉冲宽度直接决定。光脉冲越窄，理论空间分辨率越高。例如 100 ns 脉冲对应约 10 m 空间分辨能力，60 ns 对应 6 m，20 ns 对应 2 m。脉冲宽度受声光调制器 AOM 的上升时间限制：200 M 带宽 AOM 上升时间约 10 ns，理论最小可输出 20 ns 脉冲；80 M 带宽 AOM 上升时间约 30 ns，极限脉冲宽度约 60 ns。想要实现 1 m 的空间分辨率，则需要 10 ns 的光脉冲，普通教学级 AOM 无法实现该指标，该性能一般出现在高端科研级设备。

采样分辨率：由数据采集卡采样速率决定。以 250 M 采样率采集卡为例，单点对应光纤距离约 0.4 m，它代表系统的数据采样密度，不等同于实际可分辨的空间分辨率。

定位精度：依靠后端算法实现。当光纤一段区域内产生连续振动时，振动会覆盖一段光纤区间，算法通过寻找振动信号峰值来输出位置结果。在真实工程现场，振动往往会扩散至十几米甚至几十米范围，此时单纯讨论理论空间分辨率参考意义有限，需要结合现场做实际标定。

二、教学平台中空间分辨率的实验测试方法

教学实验环境下，可以利用两个 PZT 压电陶瓷光纤激励模块完成空间分辨率测试。将两段光纤分别绕制在两个 PZT 上，两个激励单元之间设置不同的光纤间隔距离，不断缩小间隔，观察系统能否区分两处独立的振动信号，以此得到系统实际可分辨最小距离。

实验操作要点：

1. 记录每一组 PZT 模块内部缠绕光纤的实际长度，避免把该部分长度计入两个激励单元的间隔距离；
2. 两个 PZT 之间初始间隔设置为 15 m，逐步缩短间距开展对比测试；
3. 设置解调参数，保证两处振动的解调信号区间互不重叠；
4. 在 DVS 工作模式下，可以完成 3 m 间隔的分辨验证实验。

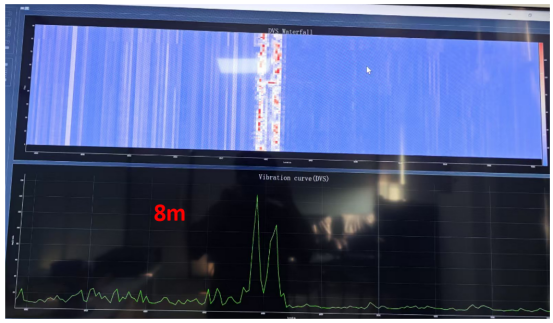

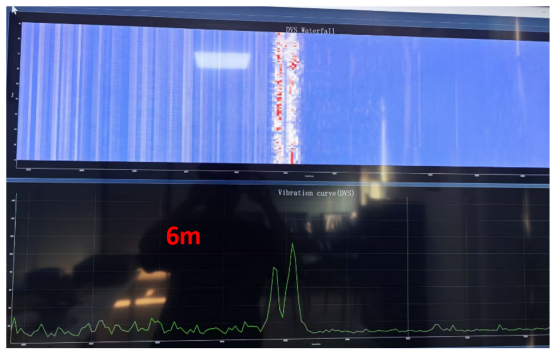

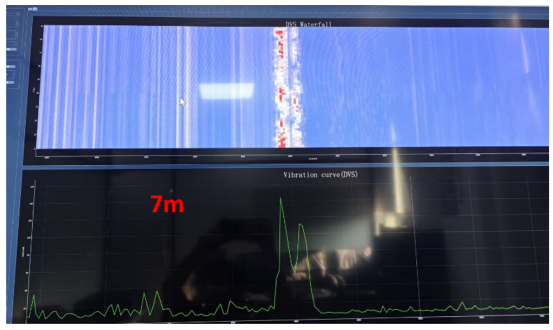

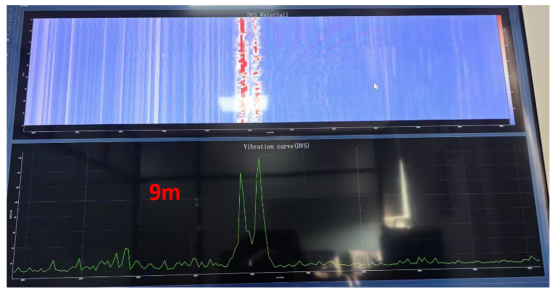

三、空间分辨率测量演示

我们测量空间分辨率可以使用2个PZT来进行，通过2个PZT然后间隔不同的长度，看能分辨的最小距离是多少。测试工装如下图所示：

这里需要注意PZT绕了多长的距离。然后中间间隔15米依次减小。解调范围不要重叠。

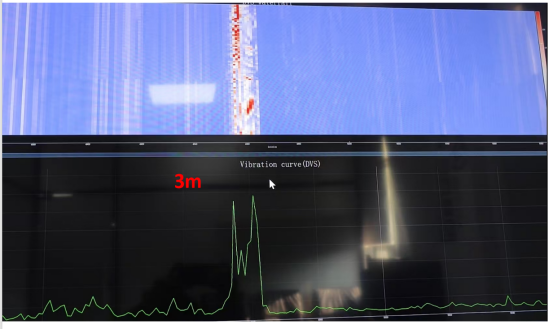

dvs模式  3m 如上图所示
