产品介绍
产品概述
YG-FCIR 是一款高性能光纤无源器件，采用三端口单向传输结构，支持 1310nm、1550nm 等多种中心波长，具备低插损、高隔离度、高回波损耗等特点，广泛应用于光纤通信、光纤传感、EDFA 光放大、OTDR 测试系统等领域，是光模块与光系统的理想配套器件。
特点
- 三端口单向传输结构，信号定向传输稳定
- 支持 1310nm / 1550nm 等多波长可选
- 低插入损耗、高隔离度、低偏振相关损耗
- 高回波损耗，减少系统反射干扰
- 标准光纤封装，兼容主流光通信系统
- 适合光纤通信、光纤传感、光放大系统配套使用
应用
- 光纤放大器（EDFA）
- 光纤传感系统（FBG / 分布式传感）
- OTDR 光时域反射仪
- DWDM / OADM 波分复用系统
- 双向光通信与光纤测试设备
规格参数
| 参数 | 1310nm | 1550nm | C&L 波段（nm） | 1610nm | 单位 |
|---|---|---|---|---|---|
| 中心波长 | 1310 | 1550 | 1525-1610 | 1610 | nm |
| 带宽 | ±30 | ±30 | 85 | ±30 | nm |
| 典型插损 (1→2,2→3) | 0.6 | 0.6 | 0.6 | 0.6 | dB |
| 最大插损 (1→2,2→3) | 0.8 | 0.8 | 0.8 | 0.8 | dB |
| 典型隔离度 (3→2,2→1) | 50 | 50 | 50 | 50 | dB |
| 最小隔离度 (3→2,2→1) | 40 | 40 | 40 | 40 | dB |
| 偏振相关损耗 | 0.15 | 0.15 | 0.15 | 0.15 | dB |
| 最大偏振模色散 | 0.1 | 0.1 | 0.1 | 0.1 | dB |
| 最小回波损耗 | 50 | 50 | 50 | 50 | dB |
| 串扰 | 50 | 50 | 50 | 50 | dB |
| 连续波（CW）功率 | - | 500 | - | - | mW |
| 参数 | 指标 | 单位 |
|---|---|---|
| 最大拉伸载荷 | 5 | N |
| 光纤类型 | SMF-28e Fiber | - |
| 工作温度 | 0 ~ +70 | ℃ |
| 存储温度 | -40 ~ +85 | ℃ |
| 裸纤 / 900μm 松套管封装 | 5.5×50 | mm |
| 2.0/3.0mm 光缆封装 | 90×20×10 | mm |
▲ 以上规格适用于不带连接器的设备。
▲ 对于带连接器的设备，IL 将高 0.3dB，RL 将低 5dB
▲ 3端口的传输光路与4端口不同：3端口：1 -> 2、2 -> 3：4端口：1 -> 2、2 -> 3、3 -> 4

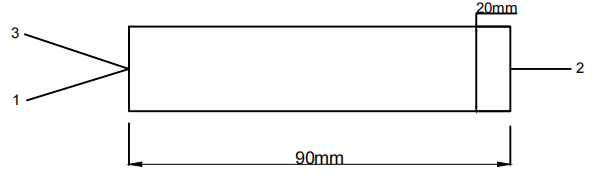

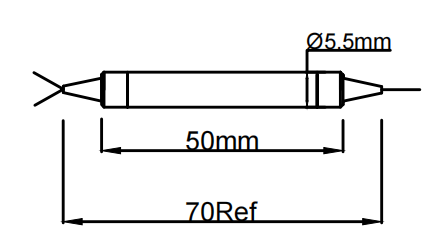

包装尺寸
订购信息
FCIR-1111-2-3-4-5-6
| 1111:波长 | 2:长度 | 3:封装尺寸 |
|---|---|---|
| 1310=1310nm 1550=1550nm SSSS=Specify | H=0.5m 1=1.0m S=Specify | G=5.5x50 S=Specify |
| 4:尾纤类型 | 5:连接头 | 6:光纤类型 |
| 1=250um bare fiber 2=900um loose tube S=Specify | 0=None 1=FC/UPC 2=FC/APC S=Specify | 008=SMF-28e Fiber S=Specify |
