介绍
本建设方案能够满足分布式光纤传感测振DVS/DAS，分布式光纤测温DTS，光纤光栅解调传感的基本实验；实验人员可以通过模块组件进行实验的搭建，充分锻炼动手能力，让学生能够更深入的了解系统原理。
预算：50万。
方案适合：高校光电实验室，高校光纤传感实验室，研究院所光纤传感实验室。
分布式光纤测振动(DVS/DAS)需要的实验仪器
| 图片 | 名称 | 参数 |
|---|---|---|
|
DVS/DAS一体化模块 | 集成：激光器，AOM，BPD，光器件 |
| 采集卡 | PCIe x8 脉冲触发输出 | |
| 窄线宽激光器 | 1550.12，单模，3k线宽，20mW | |
| 声光调制器 | 光纤耦合，1550nm，80M移频，带驱动 | |
| 脉冲EDFA | 1550.12，单模，FC/APC接头 | |
| 拉曼放大器 | 1450泵浦400mW | |
| 平衡探测器 | DAS-BPD-200M，50k增益 | |
| 偏压光电探测器 | DET30C-2G | |
| 小信号EDFA | 小信号增益-40db | |
| PIN放大光电探测器 | InGaAs, PIN管，DC-200M，FC法兰 | |
| 光纤器件 | 环形器，VOA，光分路器 | |
| 单模光纤 | 裸光纤20KM*2，黄皮光缆30米 |
分布式光纤测温DTS 需要的实验仪器
| 图片 | 名称 | 参数 |
|---|---|---|
|
|
DTS数据采集卡 | 200M采样率，网口 |
| 纳秒脉冲激光器 | 1550nm，62.5/125，外触发 | |
| 1x3 WDM | 1450/1550/1660 1x3 WDM | |
| 双通道APD光电探测器 | DTS-APD-100M，多模62.5/125 | |
| 多模光纤 | 多模裸光纤10km，带皮感温光缆300米 | |
| 1x4 光开关 | DTS-APD-100M，多模62.5/125 |
光纤光栅FBG 需要的实验仪器
| 图片 | 名称 | 参数 |
|---|---|---|
|

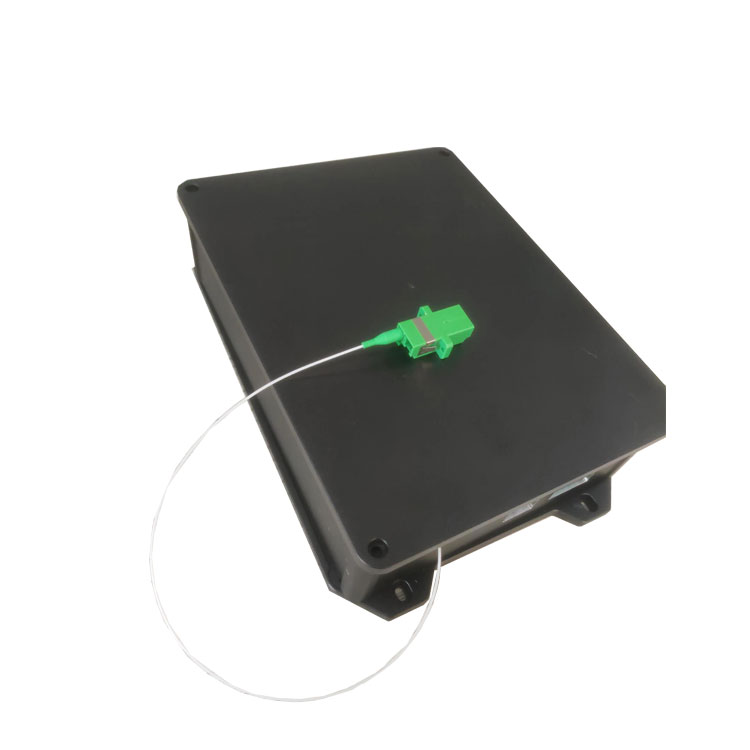

光纤光栅解调仪 | 100Hz解调速度；精度±1pm，扫描范围1527-1568nm，8通道同步解调；FC/APC； |
| 光纤光栅温度传感器 | ||
| 光纤光栅应变传感器 |
光纤传感实验常用仪器
| 图片 | 名称 | 参数 |
|---|---|---|
|
|
熔纤机 | 熔纤机（6481A9） |
| 光功率计（台式） | 探测波长800-1700nm,光探测面积2mm,台式，双通道，内置 | |
| 光衰减器（台式） | 双通道单模光衰减器 衰减范围：0~60dB 衰减准确度：±0.2dB 带功率监控 接口类型：FC/APC | |
| 端面检测仪 | ||
| 示波器 | 品牌Siglent 型号SDS2502X Plus | |
| 1450光源 | 中心波长：1450nm；边模抑制比：≥52db；台式光源，SM-28 Fiber，短期稳定性：≤±0.01；功率10mW, FC/APC接头 | |
| SLD光源 | 工作波长范围：1250~1700nm，10mW；光功率谱密度：≥-25dBm/nm；光谱宽度:450nm；15分钟输出光功率稳定度：≤0.01dB; 8小时输出光功率稳定度:≤0.05 dB; 15分钟谱线稳定性:≤0.01db | |
| 信号发生器 | ||
| PZT压电陶瓷测试仪 |
